蝕刻加工過(guò)程中應(yīng)注意什么問(wèn)題？

蝕刻加工過(guò)程中應(yīng)注意的問(wèn)題：

減少側(cè)蝕和突沿，提高蝕刻系數(shù)

側(cè)蝕產(chǎn)生突沿。通常印制板在蝕刻液中的時(shí)間越長(zhǎng)，側(cè)蝕越嚴(yán)重。側(cè)蝕嚴(yán)重影響印制導(dǎo)線(xiàn)的精度，嚴(yán)重側(cè)蝕將使制作精細(xì)導(dǎo)線(xiàn)成為不可能。當(dāng)側(cè)蝕和突沿降低時(shí)，蝕刻系數(shù)就升高，高的蝕刻系數(shù)表示有保持細(xì)導(dǎo)線(xiàn)的能力，使蝕刻后的導(dǎo)線(xiàn)接近原圖尺寸。電鍍蝕刻抗蝕劑無(wú)論是錫-鉛合金，錫，錫-鎳合金或鎳，突沿過(guò)度都會(huì)造成導(dǎo)線(xiàn)短路。因?yàn)橥谎厝菀讛嗔严聛?lái)，在導(dǎo)線(xiàn)的兩點(diǎn)之間形成電的橋接。

提高板子與板子之間蝕刻速率的一致性

在連續(xù)的板子蝕刻中，蝕刻速率越一致，越能獲得均勻蝕刻的板子。要達(dá)到這一要求，必須保證蝕刻液在蝕刻的全過(guò)程始終保持在最佳的蝕刻狀態(tài)。這就要求選擇容易再生和補(bǔ)償，蝕刻速率容易控制的蝕刻液。選用能提供恒定的操作條件和對(duì)各種溶液參數(shù)能自動(dòng)控制的工藝和設(shè)備。通過(guò)控制溶銅量，PH值，溶液的濃度，溫度，溶液流量的均勻性(噴淋系統(tǒng)或噴嘴以及噴嘴的擺動(dòng))等來(lái)實(shí)現(xiàn)。

提高整個(gè)板子表面蝕刻速率的均勻性

板子上下兩面以及板面上各個(gè)部位的蝕刻均勻性是由板子表面受到蝕刻劑流量的均勻性決定的。

蝕刻過(guò)程中，上下板面的蝕刻速率往往不一致。一般來(lái)說(shuō)，下板面的蝕刻速率高于上板面。因?yàn)樯习迕嬗腥芤旱亩逊e，減弱了蝕刻反應(yīng)的進(jìn)行?？梢酝ㄟ^(guò)調(diào)整上下噴嘴的噴啉壓力來(lái)解決上下板面蝕刻不均的現(xiàn)象。蝕刻印制板的一個(gè)普遍問(wèn)題是在相同時(shí)間里使全部板面都蝕刻干凈是很難做到的，板子邊緣比板子中心部位蝕刻的快。采用噴淋系統(tǒng)并使噴嘴擺動(dòng)是一個(gè)有效的措施。更進(jìn)一步的改善可以通過(guò)使板中心和板邊緣處的噴淋壓力不同，板前沿和板后端間歇蝕刻的辦法，達(dá)到整個(gè)板面的蝕刻均勻性。

提高安全處理和蝕刻薄銅箔及薄層壓板的能力

在蝕刻多層板內(nèi)層這樣的薄層壓板時(shí)，板子容易卷繞在滾輪和傳送輪上而造成廢品。所以，蝕刻內(nèi)層板的設(shè)備必須保證能平穩(wěn)的，可靠地處理薄的層壓板。許多設(shè)備制造商在蝕刻機(jī)上附加齒輪或滾輪來(lái)防止這類(lèi)現(xiàn)象的發(fā)生。更好的方法是采用附加的左右搖擺的聚四氟乙烯涂包線(xiàn)作為薄層壓板傳送的支撐物。對(duì)于薄銅箔(例如 1/2或1/4盎司)的蝕刻，必須保證不被擦傷或劃傷。薄銅箔經(jīng)不住像蝕刻1盎司銅箔時(shí)的機(jī)械上的弊端，有時(shí)較劇烈的振顫都有可能劃傷銅箔。

減少污染的問(wèn)題

銅對(duì)水的污染是印制電路生產(chǎn)中普遍存在的問(wèn)題，氨堿蝕刻液的使用更加重了這個(gè)問(wèn)題。因?yàn)殂~與氨絡(luò)合，不容易用離子交換法或堿沉淀法除去。所以，采用第二次噴淋操作的方法，用無(wú)銅的添加液來(lái)漂洗板子，大大地減少銅的排出量。然后，再用空氣刀在水漂洗之前將板面上多余的溶液除去，從而減輕了水對(duì)銅和蝕刻的鹽類(lèi)的漂洗負(fù)擔(dān)。

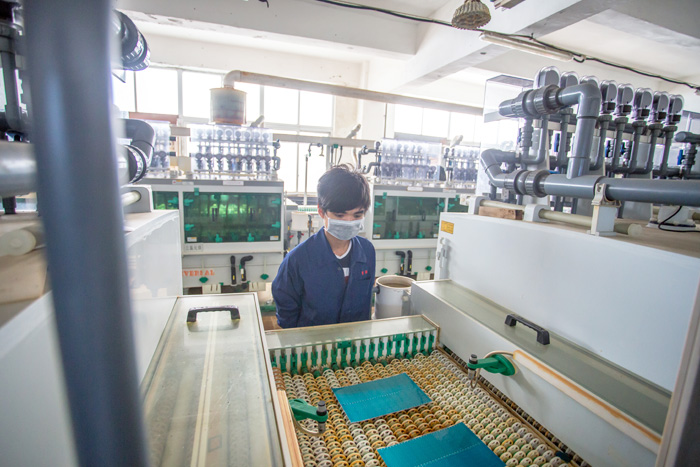

深圳市鑫海森科技有限公司主要進(jìn)行精密五金件的加工，產(chǎn)品涉及的范圍相當(dāng)廣泛，涵蓋了通訊、聲學(xué)、光學(xué)、醫(yī)療等領(lǐng)域。如果您對(duì)我們的蝕刻加工興趣，請(qǐng)聯(lián)系我們：0755-29791052。
